永磁环间斥力有限元数值模拟

一、物理模型

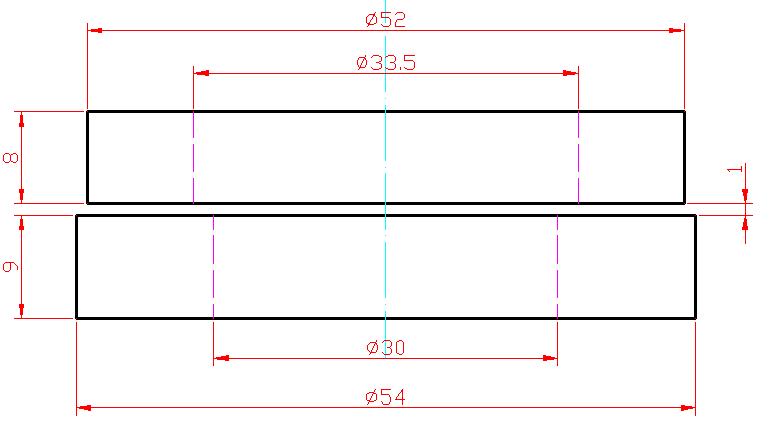

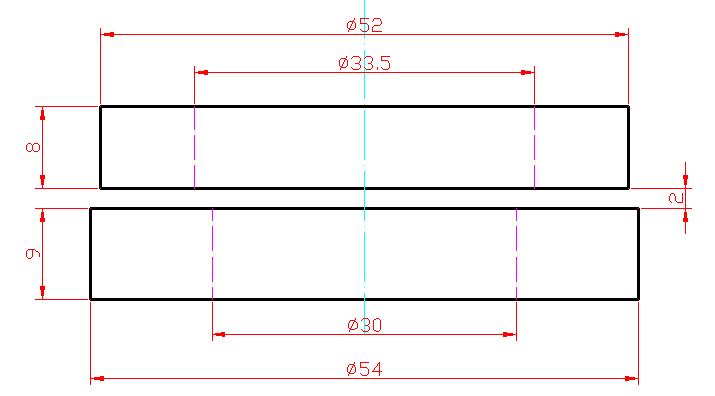

两个磁环尺寸分别为,磁环一：D1=52，d1=33.5,T1=8；磁环二：D2=52，d2=30，T2=9。分别对两个磁环间隙距离为1mm、2mm时进行了建模求解。具体尺寸如下图所示。

二、性能参数

    两个磁环均采用等级为42H的永磁体材料，具体参数见下图最后一行所示。磁环的磁化方向均垂直于圆环截面，由于是求两个圆环之间的斥力，故上下两个磁环的磁环方向相反。

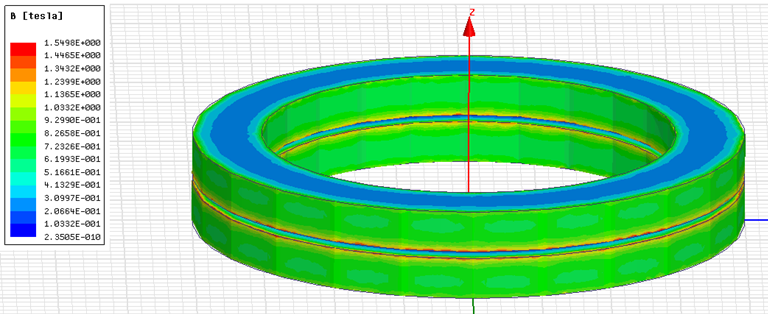

三、有限元数值模拟

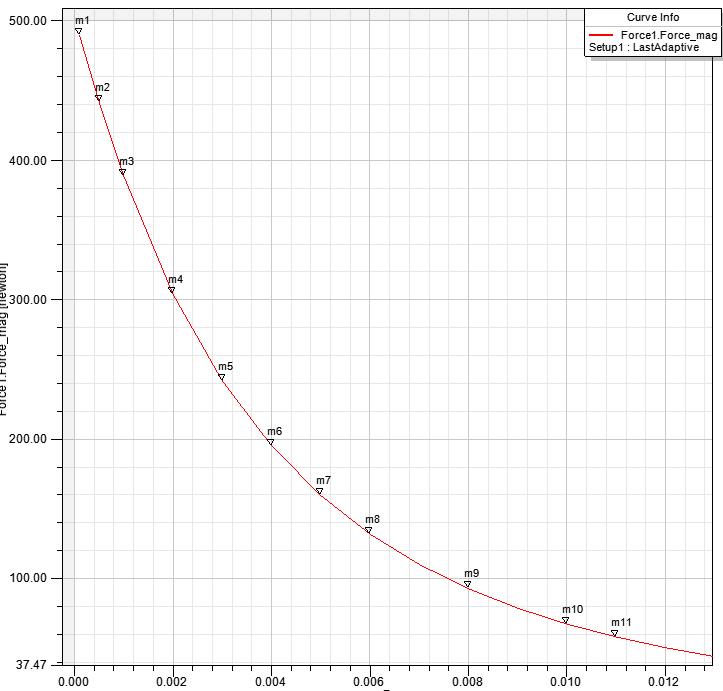

四、计算结果
