Liqca是由京都大学开发的一款土动力学分析软件，具备土工抗震分析、液化分析等功能。针对日本CST公司的需要，本公司为其开发了Liqca后处理自动化软件FemVIewer。

FemViewer 是一款专门针对Liqca程序计算结果的后处理软件。软件基于windows操作系统，具有可视化的操作界面。软件能够交互式直接读取Liqca程序计算结果文件，绘制结果的云图、时刻历、梁内力图等，并具备图形输出功能。

FemViewer操作简便，可通过交互方式选择时间步数，或是指定节点及单元。Liqca地震分析软件结果往往数据量大，本软件读取文件采用了内存映射方法，能够快速对大型文件进行读取。软件图形中的色条及曲线图参数均可调整。另外，软件还可以自动截图。

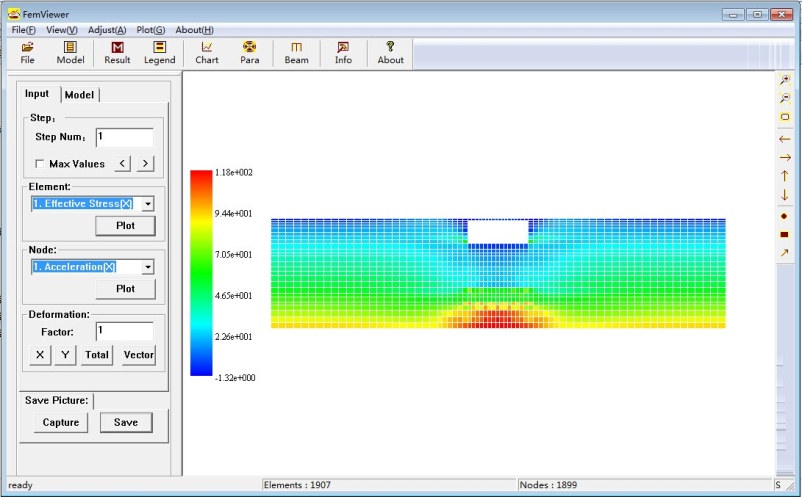

软件界面

FemViewer功能列表：

1）文件操作

● 软件能够读取二进制格式存储的Liqca程序后处理文件（*.pst1文件和*.pst2文件）

● 读入文件后，软件可根据用户需要，选择是否自动剔除模型的最左侧和最右侧的一列单元及节点（即无限域边界单元）

2）变形图

● 具有绘制变形图的功能，能画出任意时刻的变形图

● 可绘制X向位移、Y向位移、整体位移

● 可绘制整个历时过程中每个节点最大的变形、速度、加速度等绝对值图

3）过剩间隙水压图

● 可以云图形式绘制任意时刻的过剩间隙水压图

● 可绘制整个历时过程中的最大绝对值水压图

● 可以按材料分类控制水压是否显示

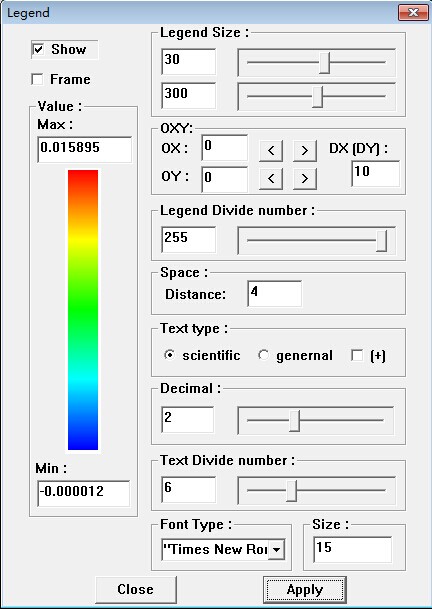

● 能调整标尺的位置、标尺份数、最大最小值，以及数值小数点位数

4） 应力云图

● 可交互选择绘制任意时刻某个分量的应力、应变等分布云图

● 可绘制整个历时过程中最大应力分布

● 能调整标尺的位置、标尺份数、最大最小值，以及数值小数点位数

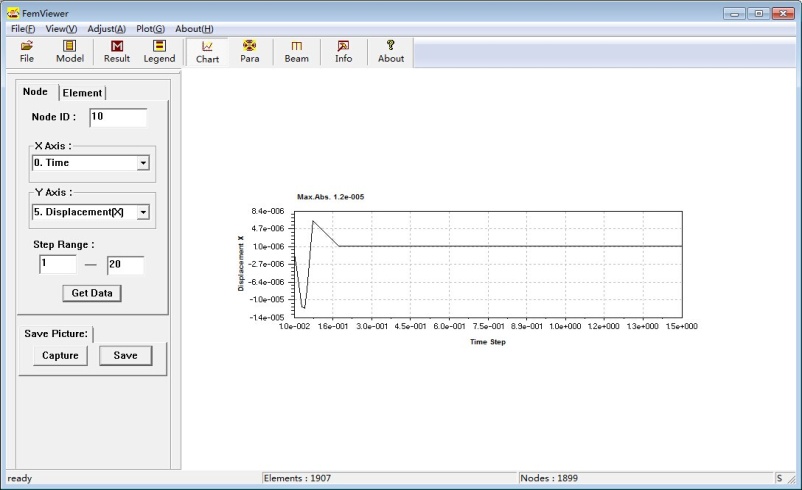

5） 时间履历图

● 能够绘制出任意节点及单元不同分量的时刻历, 所需分量包括节点位移、速度、加速度、及单元的应力、应变、过剩间隙水压等等

●可以人工设置调整横纵轴的标题、刻度的密度及最大最小值、网格线等

6） 应力-应变关系图

● 可绘制指定计算结果的关系曲线图，其中，可交互式设置横轴和纵轴的分量

7） 梁单元

● 可以单独显示beam单元，并可绘制beam单元的各种断面力图

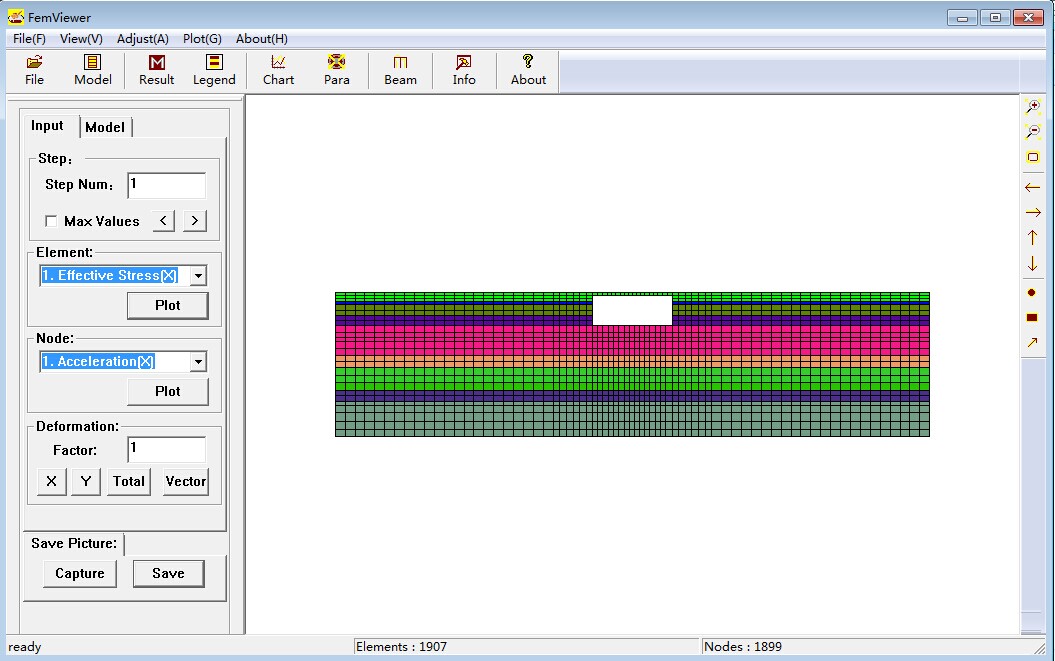

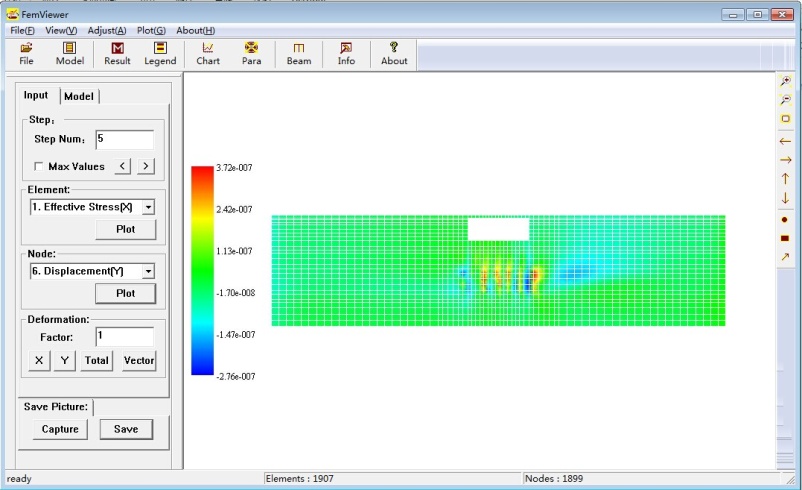

相关界面：

注：软件还具备深化的后处理功能，例如自动批量出图、动画等。
